کابل های سولار نقش مهمی در اتصال به برق خورشیدی (توسط پنل های خورشیدی) ایفا میکنند. در سالهای اخیر انتخاب نوع کابل سولار مناسب و نحوه اتصال آن به پنل های خورشیدی همواره سوال مصرف کنندگان بوده است در این مطلب به کابل‌های سولار و نحوه اتصال آن‌ها به پنل‌های خورشیدی خواهیم پرداخت. از اینکه پرتو خورشید ماندگار را برای خواندن این مطلب انتخاب کردید سپاسگذاریم.
کابل‌های سولار و نحوه اتصال آن‌ها به پنل‌های خورشیدی

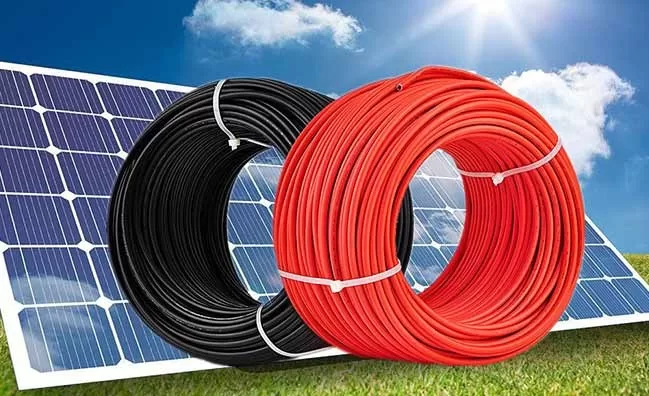

ویژگی‌های کابل‌های سولار
کابل‌های سولار به‌طور خاص برای استفاده در سیستم‌های خورشیدی طراحی شده‌اند و باید استانداردهای سخت‌گیرانه‌ای را رعایت کنند. این کابل‌ها معمولاً از مس یا آلومینیوم با روکش عایق مقاوم در برابر اشعه ماوراءبنفش (UV)، دماهای بالا و پایین، رطوبت، و شرایط جوی سخت ساخته می‌شوند. استانداردهای بین‌المللی مانند TUV یا UL تضمین میکنند که کابل‌ها برای استفاده در محیط‌های بیرونی مناسب باشند.
کابل‌های سولار معمولاً در مقاطع 4، 6، یا 10 میلی‌متر مربع عرضه می‌شوند، و انتخاب مقطع مناسب به عواملی مانند جریان تولیدی پنل‌ها، طول کابل، و افت ولتاژ بستگی دارد. این کابل‌ها همچنین باید مقاومت الکتریکی پایینی داشته باشند تا تلفات انرژی به حداقل برسد.
انواع کابل‌های سولار
کابل‌های مورد استفاده در سیستم‌های خورشیدی به دو دسته اصلی تقسیم می‌شوند:
کابل‌های DC (جریان مستقیم): این کابل‌ها برای اتصال پنل‌های خورشیدی به اینورتر یا کنترل‌کننده شارژ استفاده می‌شوند. کابل‌های DC معمولاً از نوع تک‌رشته‌ای با عایق دو لایه هستند تا ایمنی و دوام بیشتری داشته باشند.
کابل‌های AC (جریان متناوب): این کابل‌ها پس از اینورتر برای انتقال برق به شبکه یا بارهای مصرفی استفاده می‌شوند. این نوع کابل‌ها معمولاً در سیستم‌های متصل به شبکه (On-Grid) کاربرد دارند.
نحوه اتصال کابل‌های سولار به پنل‌های خورشیدی
اتصال کابل‌های سولار به پنل‌های خورشیدی نیازمند رعایت اصول ایمنی و فنی است تا از عملکرد بهینه و ایمنی سیستم اطمینان حاصل شود. مراحل اصلی اتصال به شرح زیر است:
1. انتخاب کابل مناسب
ابتدا باید کابل‌هایی با مقطع مناسب و استانداردهای لازم انتخاب شوند. برای محاسبه مقطع کابل، باید جریان تولیدی پنل‌ها (آمپر) و طول مسیر کابل در نظر گرفته شود. معمولاً افت ولتاژ نباید از 2-3٪ بیشتر شود.
2. استفاده از کانکتورهای استاندارد
پنل‌های خورشیدی معمولاً به کانکتورهای MC4 (Multi-Contact 4) مجهز هستند که استاندارد صنعت خورشیدی هستند. این کانکتورها ضدآب و مقاوم در برابر شرایط جوی هستند و امکان اتصال سریع و ایمن را فراهم میکنند. برای اتصال، کابل‌های سولار به کانکتورهای نر و ماده MC4 متصل می‌شوند.
3. آماده‌سازی کابل
ابتدا باید عایق کابل به‌اندازه مناسب (معمولاً 6-8 میلی‌متر) لخت شود. سپس، هادی کابل (معمولاً مس) به داخل کانکتور MC4 وارد شده و با ابزار پرس مخصوص (Crimping Tool) محکم می‌شود. این کار باید با دقت انجام شود تا اتصال الکتریکی قوی و بدون مقاومت اضافی ایجاد شود.
4. اتصال به پنل خورشیدی
پس از آماده‌سازی کابل‌ها، کانکتورهای MC4 به ترمینال‌های مثبت و منفی پنل خورشیدی متصل می‌شوند. توجه به قطبیت (مثبت و منفی) بسیار مهم است، زیرا اتصال نادرست می‌تواند به پنل یا اینورتر آسیب برساند.
5. مدیریت کابل‌ها
کابل‌ها باید به‌گونه‌ای نصب شوند که از تماس مستقیم با سطوح تیز، گرمای بیش‌ازحد، یا کشش مکانیکی جلوگیری شود. استفاده از بست‌های کابل و مسیرهای محافظ مانند لوله‌های کانالتی یا سینی کابل توصیه می‌شود.
6. تست و بازرسی
پس از اتصال، سیستم باید با استفاده از مولتی‌متر تست شود تا از صحت اتصالات و عدم وجود اتصال کوتاه یا قطعی اطمینان حاصل شود. همچنین، بررسی دوره‌ای اتصالات برای جلوگیری از خوردگی یا شل شدن کانکتورها ضروری است.
برای اطلاع از قیمت کابل سولار و متعلقات میتوانید به فروشگاه پرتو خورشید ماندگار و یا صفحه محصول کابل سولار سایز 6 مراجعه فرمایید.
نکات ایمنی
قطع جریان: پیش از انجام هرگونه اتصال، مطمئن شوید که پنل‌ها از مدار جدا شده‌اند.
ابزار مناسب: از ابزارهای استاندارد مانند پرس MC4 و مولتی‌متر استفاده کنید.
محافظت در برابر آب: کانکتورها و کابل‌ها باید کاملاً ضدآب باشند تا از نفوذ رطوبت جلوگیری شود.
رعایت استانداردها: تنها از کابل‌ها و کانکتورهایی استفاده کنید که مطابق با استانداردهای بین‌المللی هستند.
نتیجه‌گیری
کابل‌های سولار و نحوه اتصال آن‌ها به پنل‌های خورشیدی از جنبه‌های کلیدی در طراحی و نصب سیستم‌های خورشیدی هستند. انتخاب کابل‌های باکیفیت، استفاده از کانکتورهای استاندارد، و رعایت اصول ایمنی و فنی می‌تواند عملکرد سیستم را بهبود بخشیده و طول عمر آن را افزایش دهد. با توجه به رشد روزافزون استفاده از انرژی خورشیدی، آگاهی از این جزئیات برای نصابان و کاربران سیستم‌های خورشیدی ضروری است.
